边缘增强¶

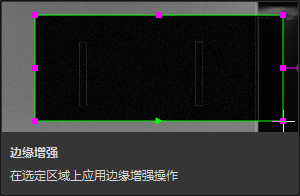

在选定区域上应用边缘增强操作。
类型与参数¶
类型:边缘增强的计算类型
- 边缘强度:将相邻像素的强度值相差较大的边缘处,在输出图像中表现为较亮的像素
- 全梯度:将水平和垂直边缘,在输出图像中均表现为较亮的像素
- 水平梯度:将水平边缘,在输出图像中表现为较亮的像素
- 垂直梯度:将垂直边缘,在输出图像中表现为较亮的像素
核宽:图像边缘滤波器所使用的滤波核的宽度 核高:图像边缘滤波器所使用的滤波核的高度
操作流程¶
检测目标:使用全梯度获取名片上各边缘。

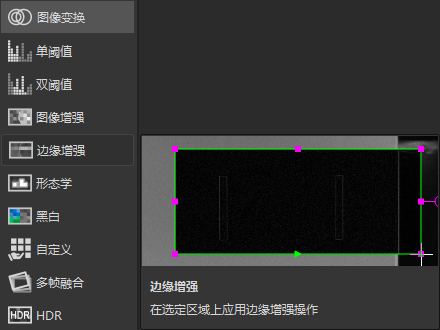

- 在算法库中选择"图像变换"大类下的"边缘增强"算法工具
- 在图像上绘制算法执行区域(ROI 区域),需涵盖所有目标区域

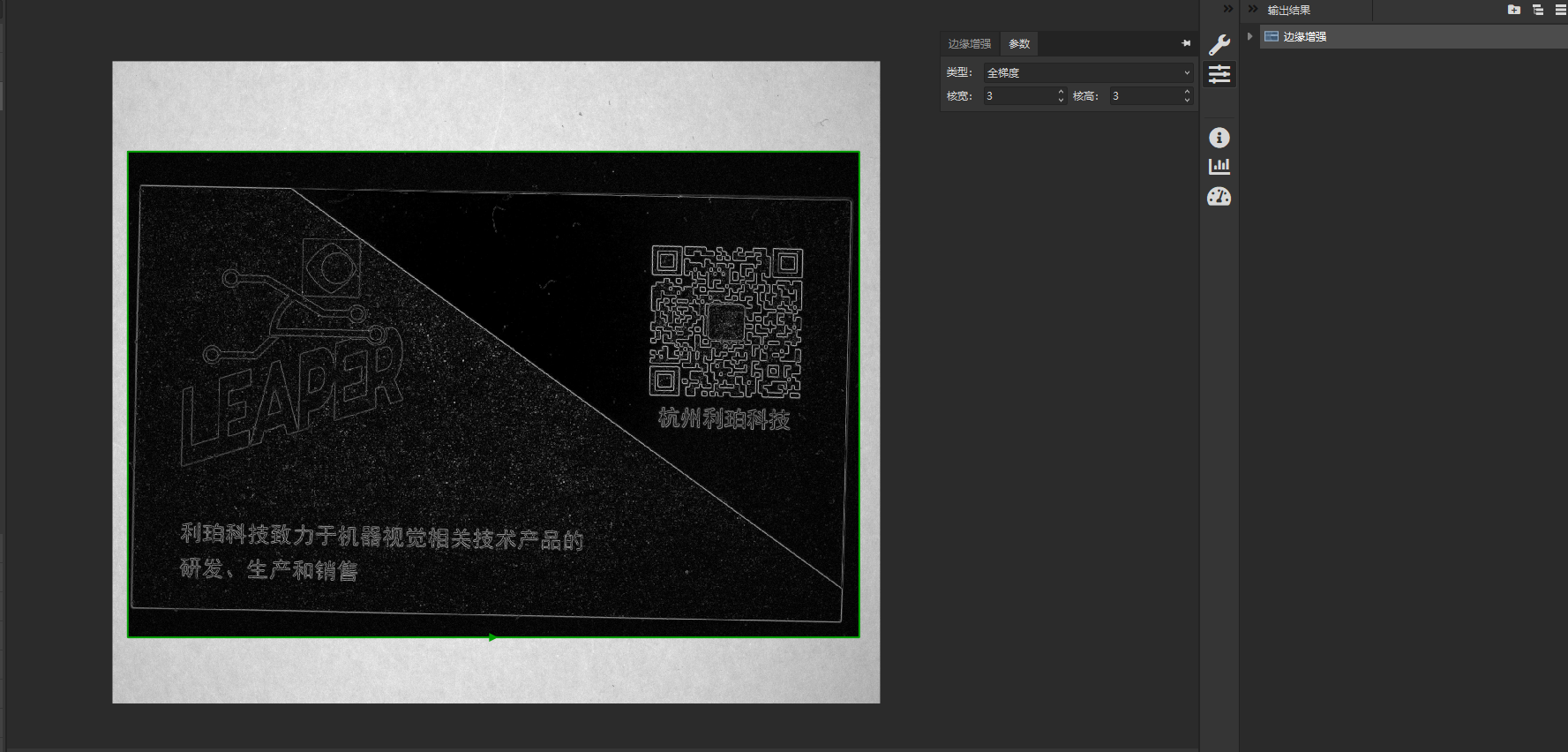

- 在"边缘增强"的参数表中选择"全梯度",修改对应参数值得到最终结果
下列示例效果图中,滤波器的核高和核宽均为 9。

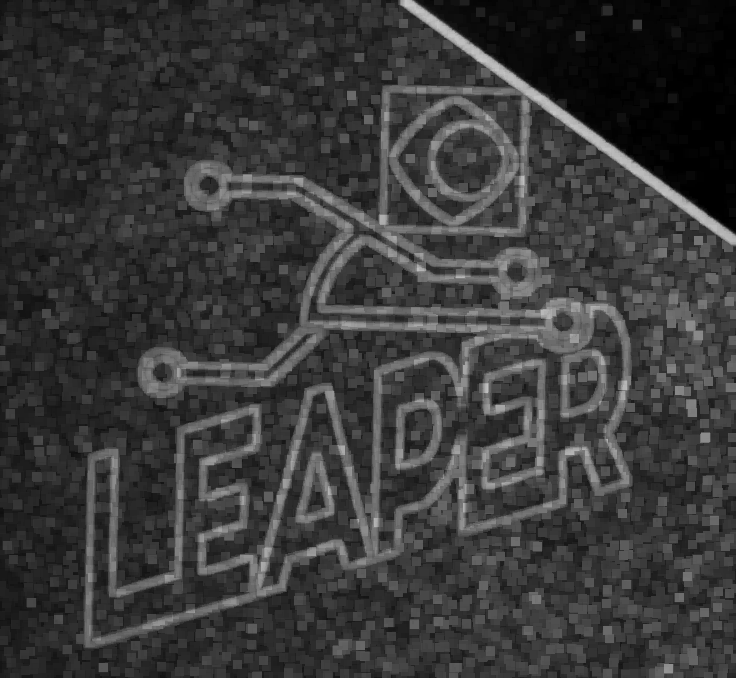

边缘强度图:

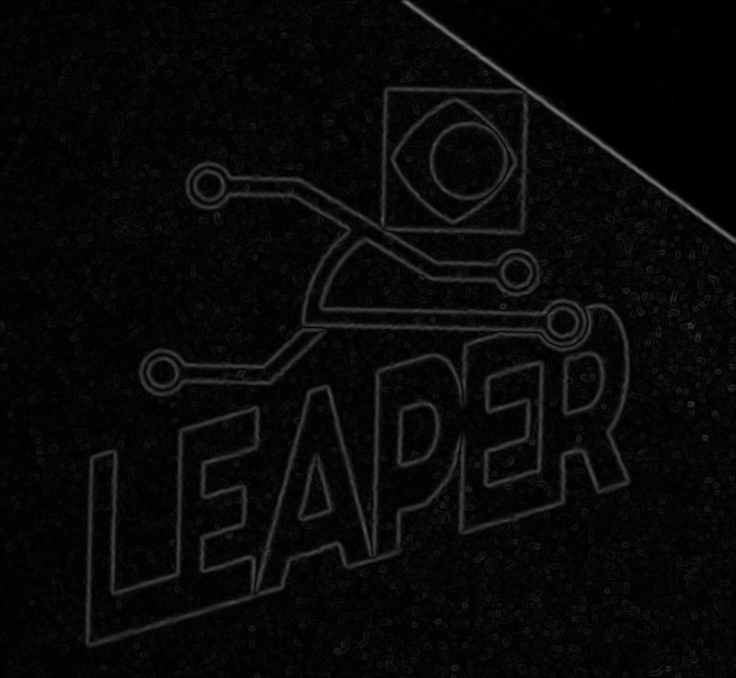

全梯度:

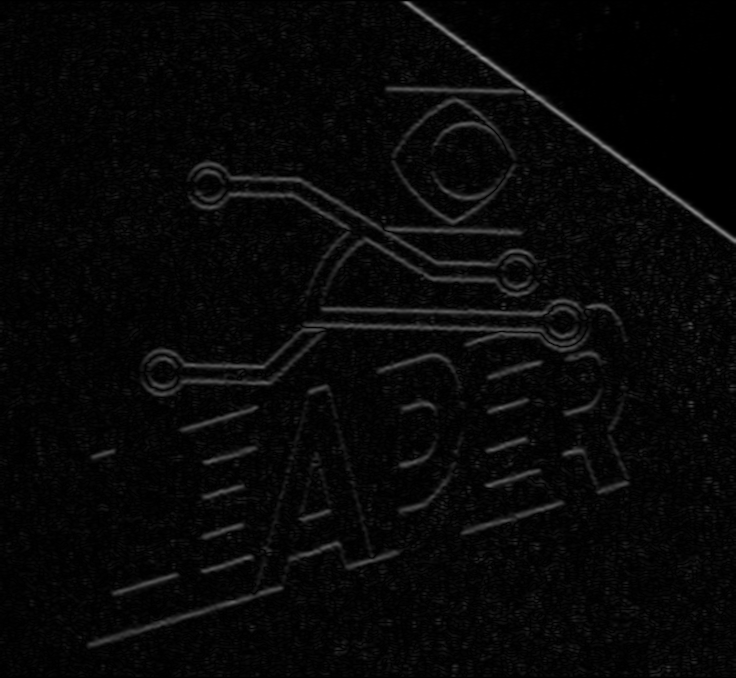

水平梯度:

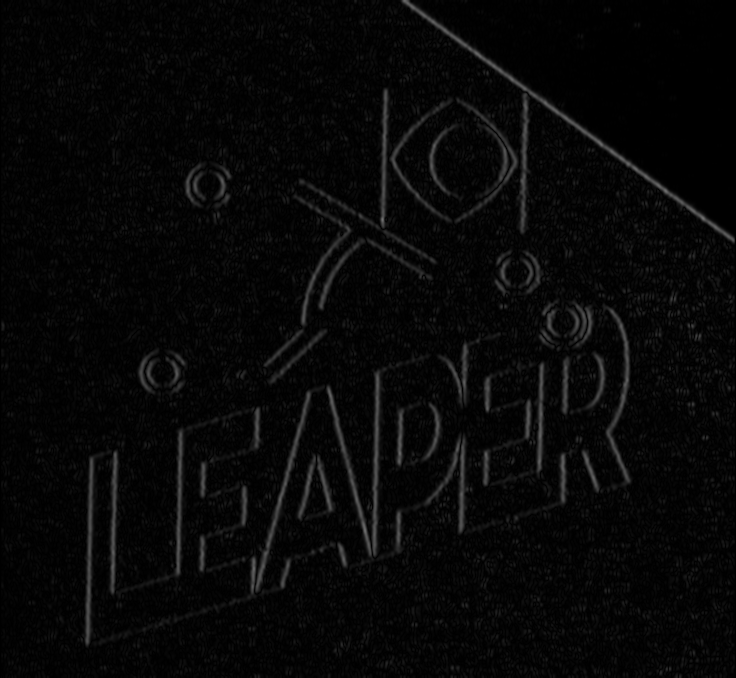

垂直梯度:
