圆定位¶
定位圆形边缘,输出圆心位置和半径。
操作流程¶

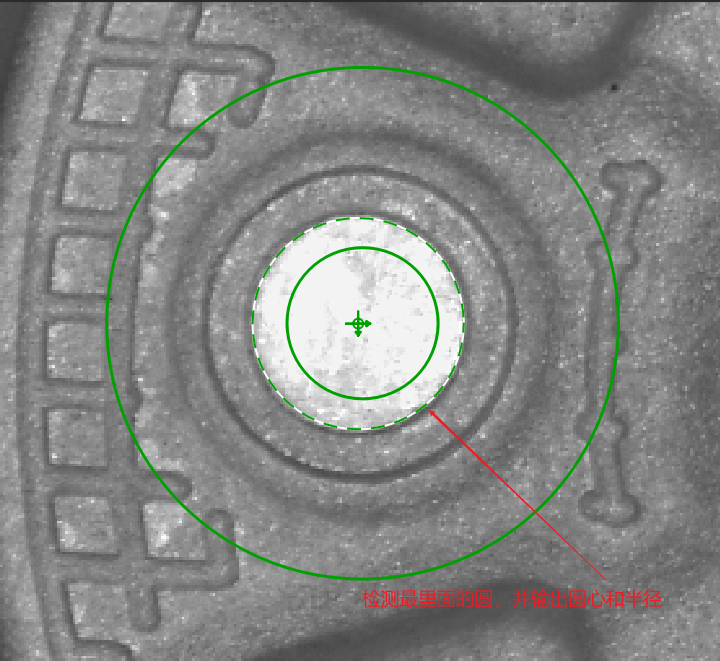

检测目标:检测出最里面圆形的圆心和半径。

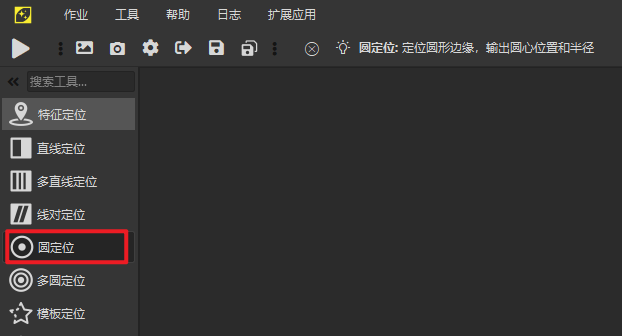

- 添加圆定位算法。在算法工具栏选择"特征定位 - 圆定位",鼠标变为十字后在画布上需要检测的区域绘制并调整位置

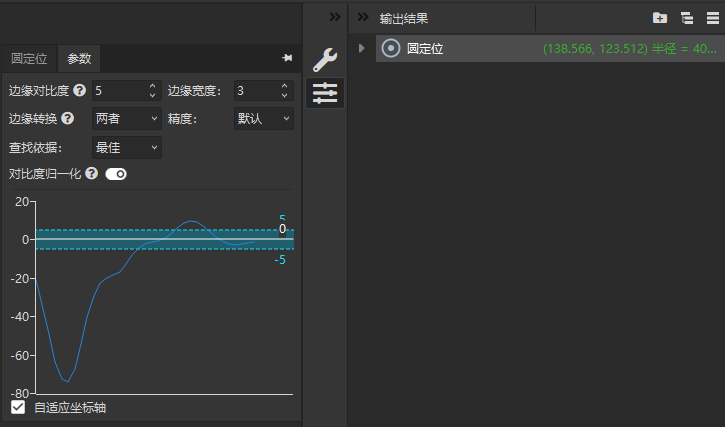

- 调参:当前图片上存在多个圆,按照需求需要检测到最内侧的圆,需要对参数进行调整。观察图像特征可见存在边缘转换类型设置,设置两者或者从浅到深可以完成检测要求

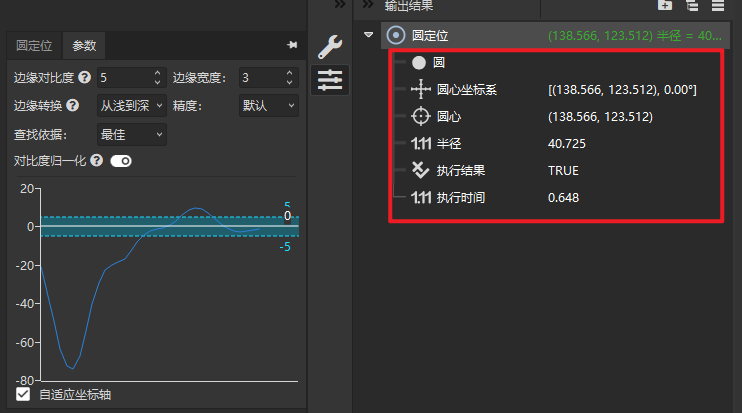

- 输出圆心坐标和半径:
参数说明¶
- 边缘对比度:用于筛选所有边缘结果中高于该阈值的圆
- 边缘宽度:圆形边缘的宽度,默认 3
- 边缘转换:检测的极性,根据 ROI 方向定义目标圆的边缘转换方式
- 查找依据:检测的搜索策略
- 精度:精度等级
- 对比度归一化 / 对比度分数图 / 自适应坐标轴:同直线定位
