定位坐标系 / 多定位坐标系¶
- 定位坐标系:根据指定算法的输出或手动输入坐标系原点及旋转角度,输出定位坐标系
- 多定位坐标系:根据指定算法的输出或手动输入坐标系原点及旋转角度,输出多个定位坐标系
操作流程¶

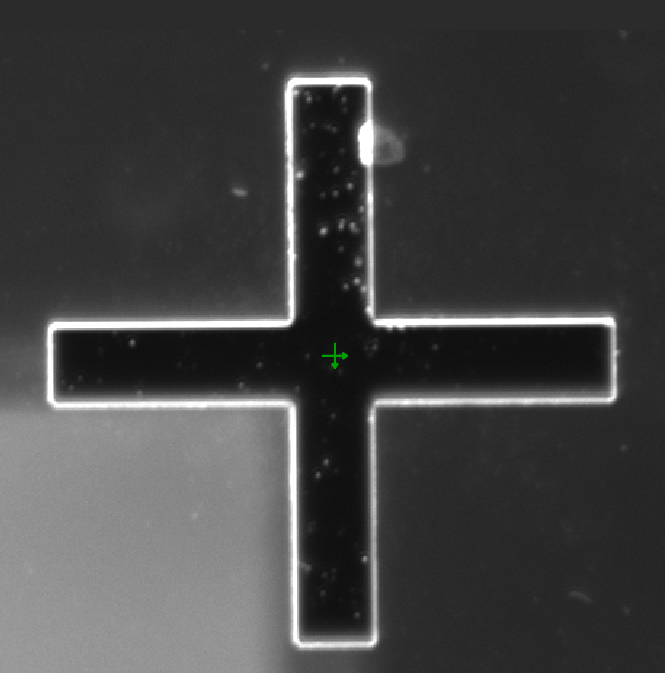

检测目标:获取十字定位的坐标系。

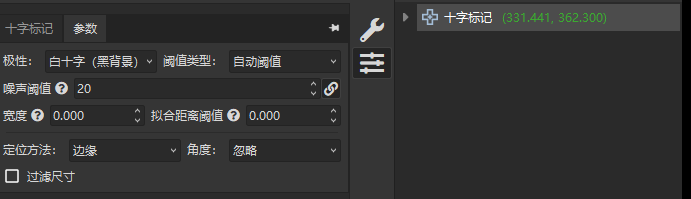

实现方式:基于上面十字检测的结果获取十字标记的定位坐标系。

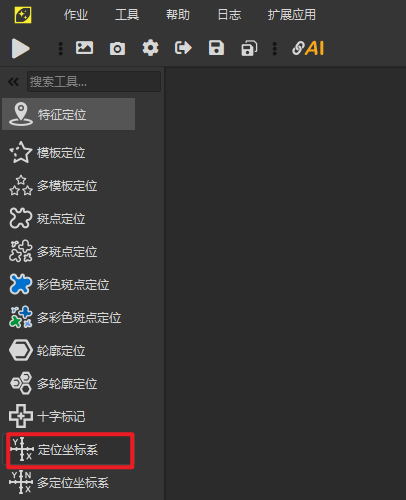

- 添加定位坐标系。在算法工具栏找到"特征定位 - 定位坐标系"
- 参数设置:输出十字定位中心的坐标系。把定位坐标系参数设置为十字标记位置的坐标,原点选择"使用点坐标";如需设置角度可在参数-角度位置对角度进行设置
使用点坐标¶
- 原点:位置选择"使用点坐标"
- 选择点
- 方式 1:默认为设置参数状态。如果当前在输入状态可以点击
图标恢复到参数选择状态。链接到有显示位置参数的算法(如圆定位-圆心、直线定位-中点等),选择后可把所选参数的坐标与定位坐标系关联 - 方式 2:点击
切换到输入状态,即可输入坐标(实时生效)
- 方式 1:默认为设置参数状态。如果当前在输入状态可以点击
- 角度:设置坐标系的角度 0-360°
使用 X & Y 坐标¶
- 原点:位置选择"使用 X & Y 坐标"
- X 或 Y
- 方式 1:默认为输入状态。如果当前在输入状态可以点击 图标恢复到参数选择状态。链接到显示数字参数的算法(如直线定位-分数、直线定位-角度等),选择后可把所选参数的数字与定位坐标系 X/Y 坐标关联
- 方式 2:点击 切换到输入状态,即可输入坐标(实时生效)
- 方式 1:默认为输入状态。如果当前在输入状态可以点击
- 角度:设置坐标系的角度 0-360°
使用多边形中的点¶
- 原点:位置选择"使用多边形中的点"
- 选择点:同"使用点坐标"
- 角度:设置坐标系的角度 0-360°
使用图像中心¶
使用图像的中心作为定位坐标系的坐标,常用于图像中心显示的应用场景。
使用其他坐标系的原点 / 原点和角度¶
可以依赖于其他坐标系的参数作为坐标系输出(坐标系角度),可用于某些算法工具需要在界面上明确显示其坐标系(坐标系角度)的场景。
多定位坐标系附加参数¶
阵列模式:
- 横向:阵列的横向数量
- 纵向:阵列的纵向数量
- 横向步长:阵列的横向间隔
- 纵向步长:阵列的纵向间隔
环形模式:
- 数量:环形的定位坐标系数量
- 旋转中心:环形围绕旋转的中心坐标,可手动输入或设置参数
- 角度步长:设置坐标系的角度 0-360°
