轮廓定位 / 多轮廓定位¶
定位轮廓边缘,输出轮廓形状和中心位置。
操作流程¶

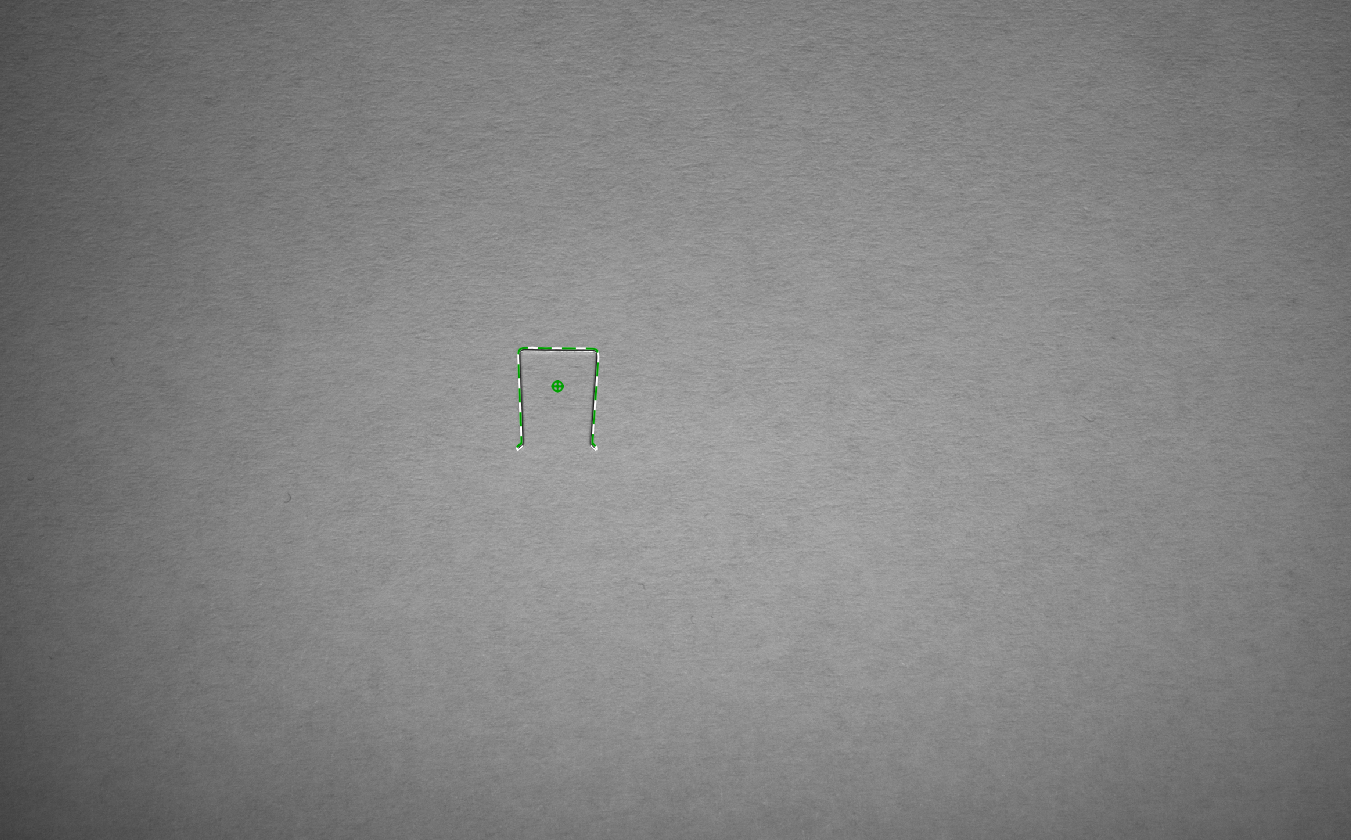

检测目标:需要检出图中风形针的轮廓中心。

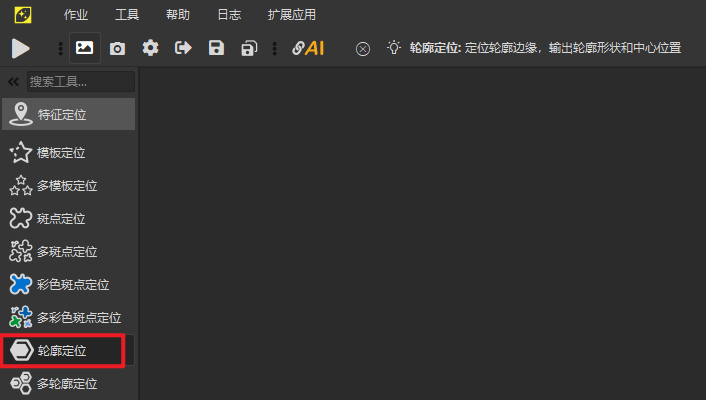

- 添加轮廓定位算法,找到算法参数栏的"特征定位 - 轮廓定位"
- 绘制 ROI,设置 ROI 区域并调参,根据长度进行过滤

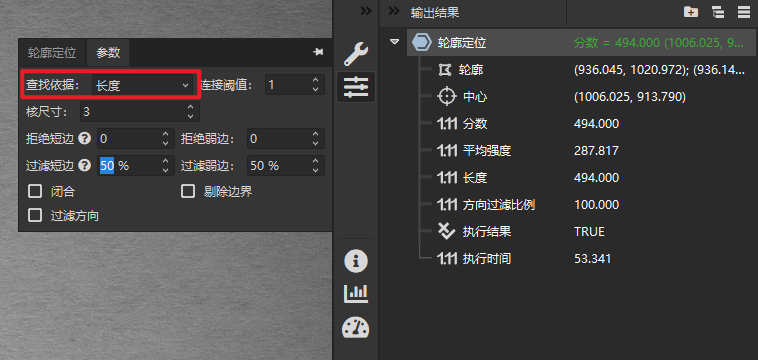

常规参数¶
- 查找依据:查找轮廓的依据,支持依据长度、强度、面积、位置(从左到右、从右到左、从上到下、从下到上)
- 连接阈值:范围 1-100,指连接的临界值
- 核尺寸:范围 3-31(含)的奇数,指矩阵的宽度
- 拒绝短边 / 弱边:拒绝参数是绝对值,用于拒绝短或弱的轮廓
- 过滤短边 / 弱边:过滤参数是基于候选轮廓中最大值的相对参数,用于过滤短或弱的轮廓
- 闭合:轮廓需要闭合
- 剔除边界:忽略边界处的轮廓
- 过滤方向:根据边缘转换、角度范围限定进行方向过滤
多轮廓附加参数¶
- 最大数量:检出轮廓的最大限制
- 排序:对检出轮廓进行排序,支持从左到右、从右到左、从上到下、从下到上排序
