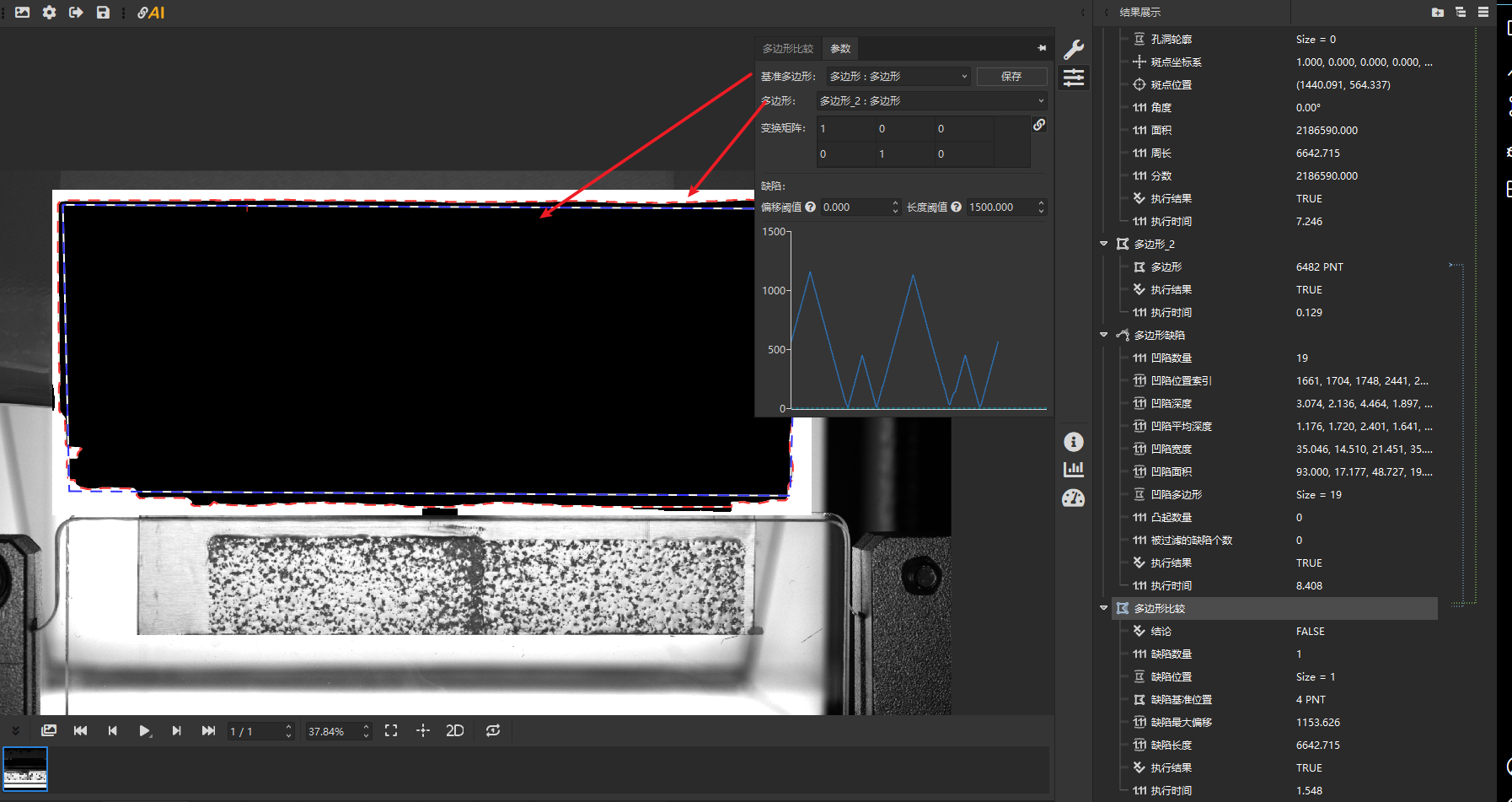

多边形比较¶

在轮廓配准的基础上,增加缺陷检测功能。

输入参数¶

多边形:LP_POLYGONF,可绑定到某斑点的输出,或通过点收集工具获得
基准多边形:LP_POLYGONF,可绑定到算法输出,也可通过设置到菜单将某一个算法的输出值一次性拷贝到基准多边形(后续执行不再改变)
角度范围:LP_INT,定义可能的角度变化范围,默认为 30 表示 ±30°(范围 0 ~ 180)
尺寸范围:LP_INT,定义可能的尺寸变换范围,默认为 0 表示无缩放;若设置为 10 则表示 ±10%(范围 0 ~ 50)。无尺寸变换使用硬变换,有尺寸变换使用相似变换
偏移阈值:LP_DOUBLE,若多边形上的点与基准上的对应点距离大于该阈值则认为是一个缺陷点。默认为 3,即 3 个单位以上
长度阈值:LP_DOUBLE,若缺陷的总长度大于该阈值则认为是一段缺陷。默认为 3,即至少 3 个单位长
