多直线定位¶
检测 ROI 区域内包含的符合角度范围、边缘对比度等参数设置的满足最大数量限制的多条直线,输出位置和角度。
操作流程¶

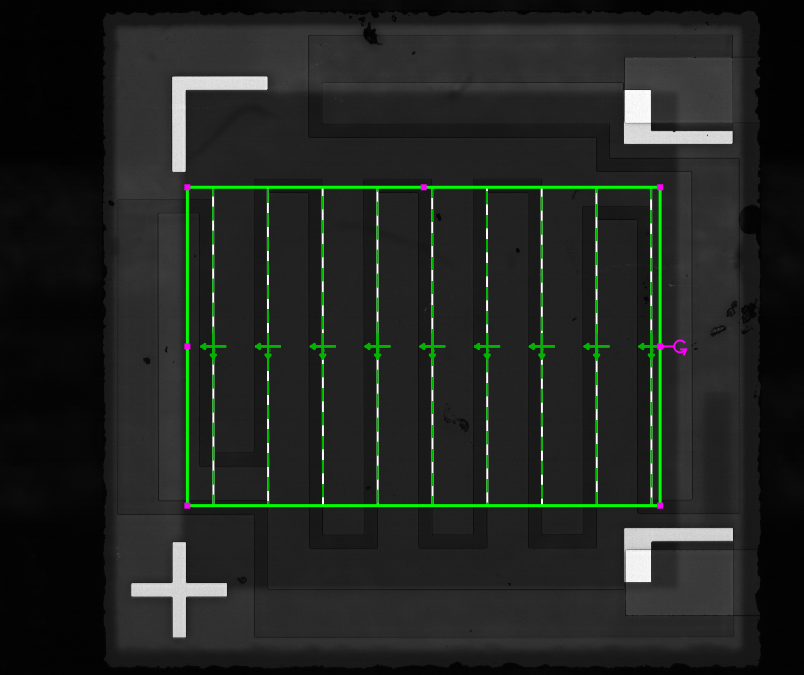

检测目标:检测处图像上竖直方向角度差距在 ±8° 的直线。

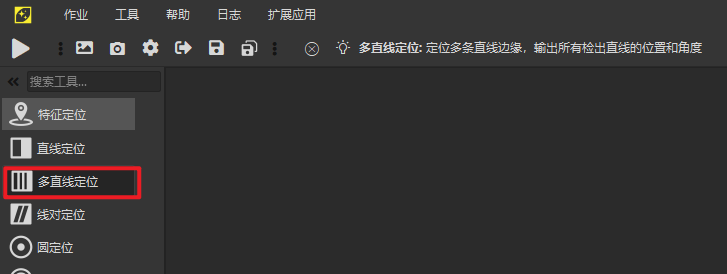

- 在左侧算法工具栏点击"特征定位 - 多直线定位",鼠标变为十字进入绘制状态

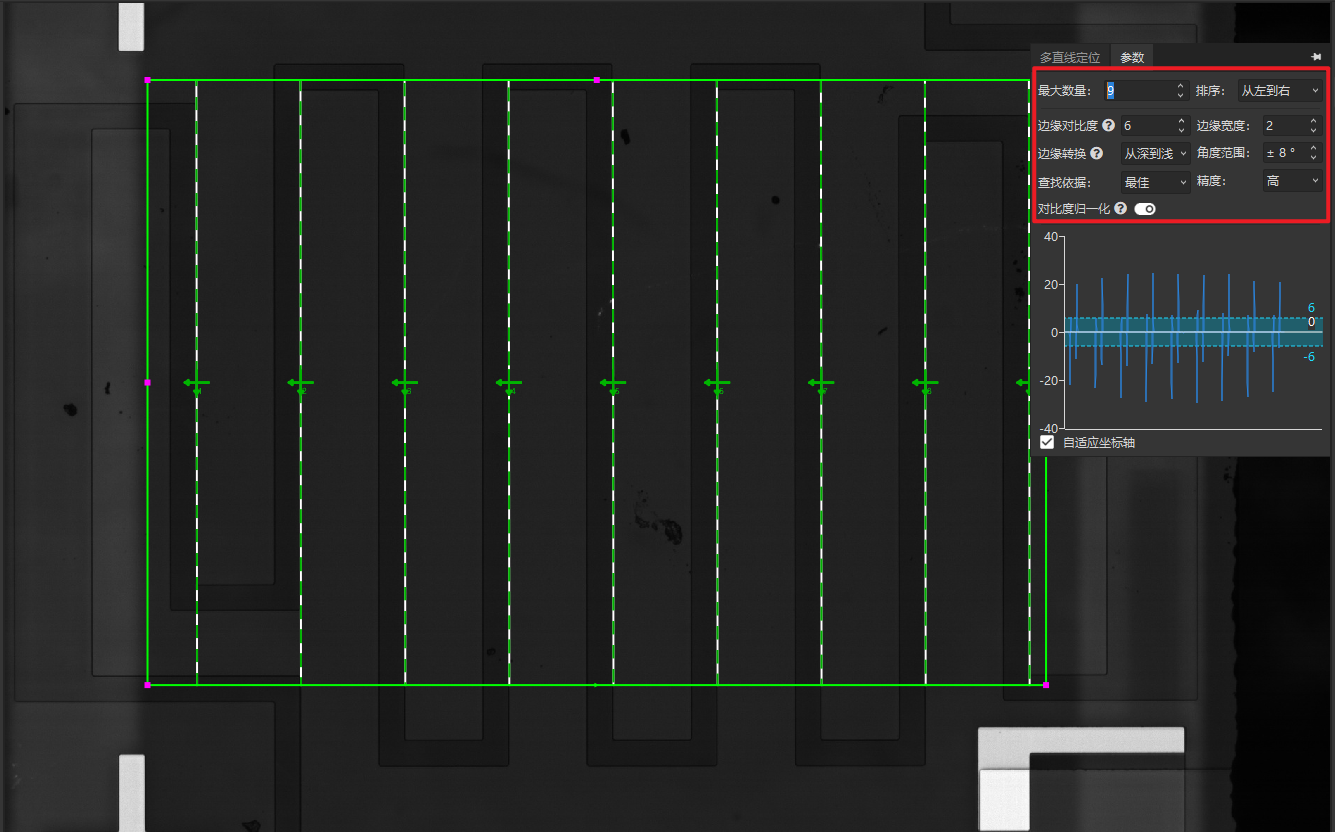

- 绘制区域完成后调整参数。比如该案例只需要找出最佳的 9 条直线:

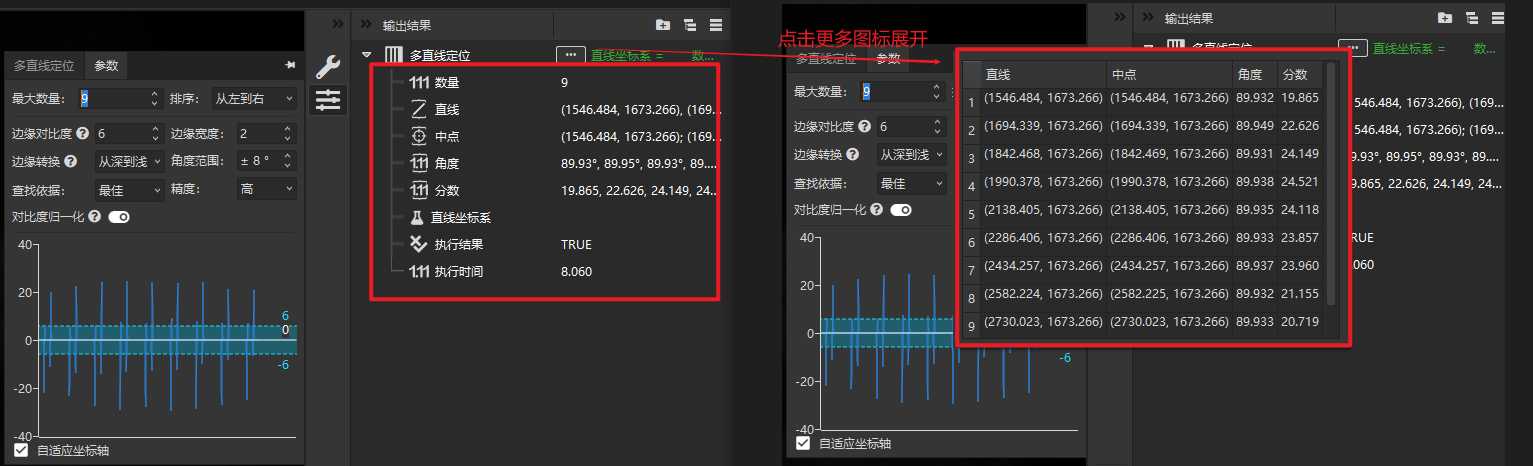

- 查看结果可以看到检测出的直线及对应的坐标系等内容,点击更多
展开显示检出直线的详情
参数说明¶
- 最大数量:检出直线的最大限制
- 排序:对检出直线进行排序,支持从左到右、从右到左、从上到下、从下到上和分数排序
- 边缘对比度:用于筛选所有边缘结果中高于该阈值的直线
- 边缘宽度:直线边缘的宽度,默认 3
- 边缘转换:检测的极性,根据 ROI 方向定义目标直线的边缘转换方式
- 角度范围:匹配的直线相对 ROI 搜索的角度范围,取值 ±(0 ~ 10)°,默认 ±10°
- 查找依据:从多条符合条件的候选直线中选取结果的策略
- 精度:精度等级
- 对比度归一化:按当前区域最大对比度对计算中的边缘和最终分数进行归一化
- 对比度分数图:折线图显示 ROI 内对比度
- 自适应坐标轴:开启自适应坐标轴显示
