比较¶
根据模板过滤图像中的某一指定区域,显示两者之间的标准化差异。
字段说明¶
- 比较类型:用户需要用到的工具类型,可以选对称线或模板

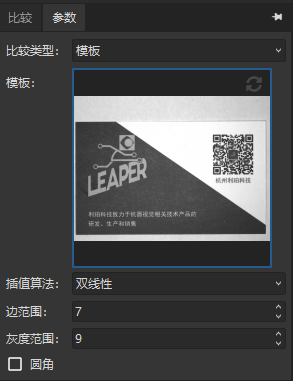

- 模板:后续图像比对的基准。当鼠标悬浮到显示窗口上时,右上角会浮现"刷新"按钮
- 插值算法:比较两者之间的差异时所用的算法
- 边范围:比较两者之间的差异时,算法每个像素在其所在的"边范围"内进行
- 灰度范围:比较两者之间差异时,算法在"灰度范围"内进行
操作流程¶
- 将第一张图像作为选定模板的原图。在算法库中选择"图像变换"大类下的"比较"算法工具
- 在图像上绘制算法执行区域(ROI 区域),需涵盖目标模板的所有区域。如需以全图作为比对模板,点击按钮"使用全图"
- 点击参数中显示区右上角的"刷新"按钮,在显示区内显示设置的模板图像
- 切换当前图像,比较工具就会在 ROI 区域内显示出差异区域(相同的像素显示为黑色)
