十字标记¶
在指定 ROI 中定位一个十字标记,输出中心坐标及水平和垂直方向角度。
操作流程¶

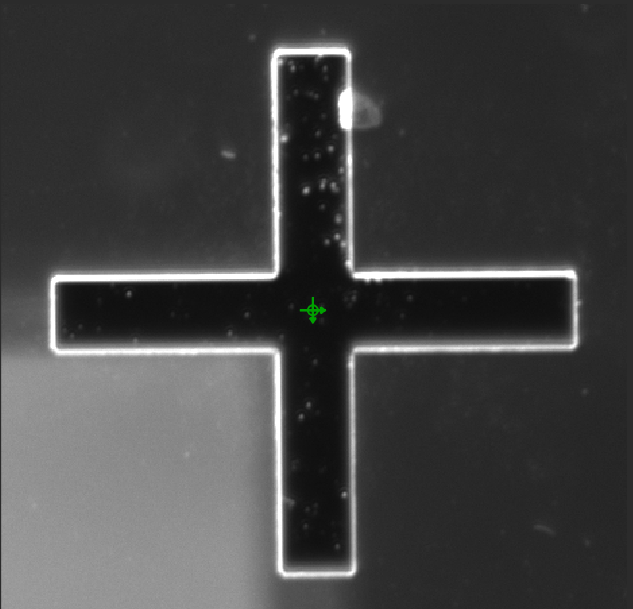

检测目标:检测出图像上的十字。

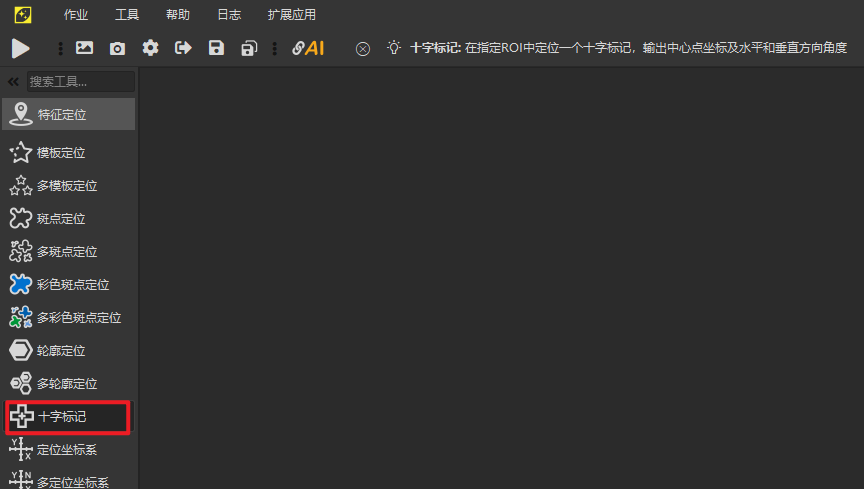

- 添加算法,在算法工具找到"特征定位 - 十字标记"

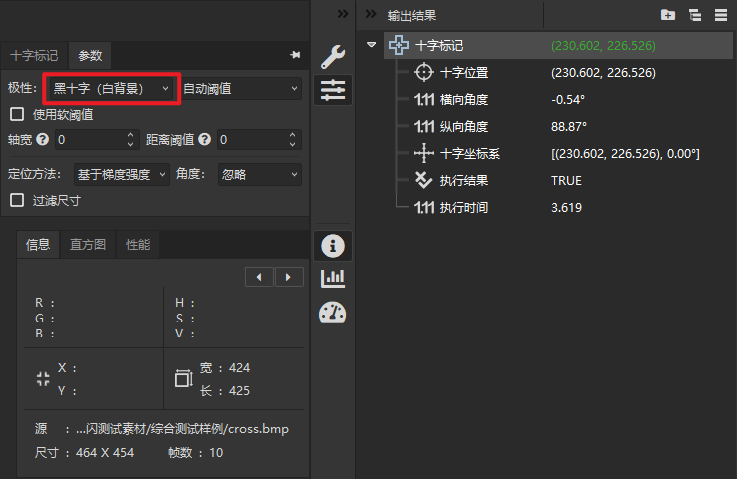

- 绘制 ROI 并调整大小使其将所需检测的"十"字完全覆盖。观察可知图像十字颜色为黑色,需要选择极性参数为"黑十字(白背景)"并开启自动阈值
参数说明¶
- 极性:查找十字的依据,通常有黑十字和白十字两种,可通过阈值设置得到结果
- 使用软阈值:范围 1-255,一种函数,用于图像降噪
- 轴宽:十字标记的轴的宽度,设置为 0 表示自动按照整体尺寸确定 2~7 pix 左右的较小边宽
- 距离阈值:用于过滤拟合十字标记边界异样点的距离阈值,设置为 0 表示自动按整体尺寸确定 2 pix 左右的边宽
- 过滤短边 / 弱边:过滤参数是基于候选轮廓中最大值的相对参数(%),用于过滤短或弱的轮廓
- 闭合:轮廓需要闭合
- 剔除边界:忽略边界处的轮廓
- 过滤方向:根据边缘转换、角度范围限定进行方向过滤
- 定位方法:基于灰度值 / 基于梯度强度
- 角度:支持横向、纵向、对角线或忽略角度
- 过滤尺寸:设置尺寸区间
