线对定位¶
检测 ROI 区域内按预设距离检测到的临近直线组合。
操作流程¶

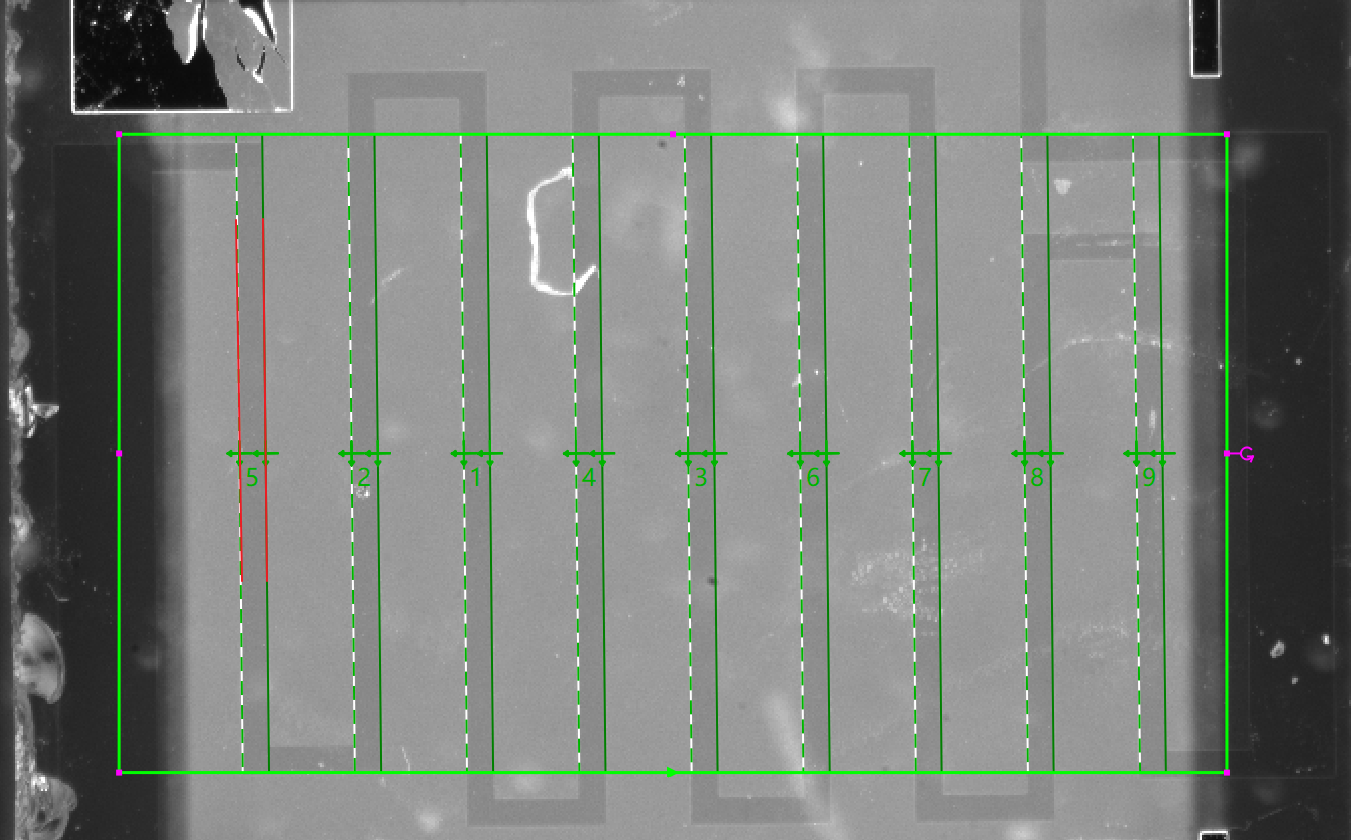

检测目标:检测出图片中深灰色线对(图中标识的两条红线为一组线对)。

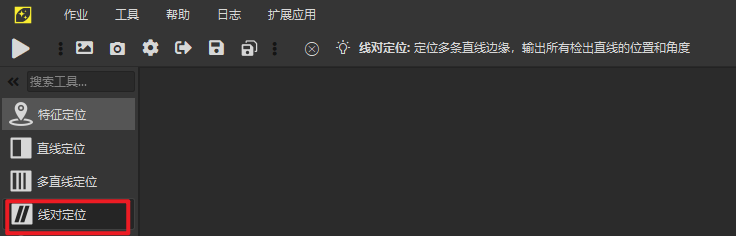

- 添加线对定位算法。在算法工具栏选择"特征定位 - 线对定位"

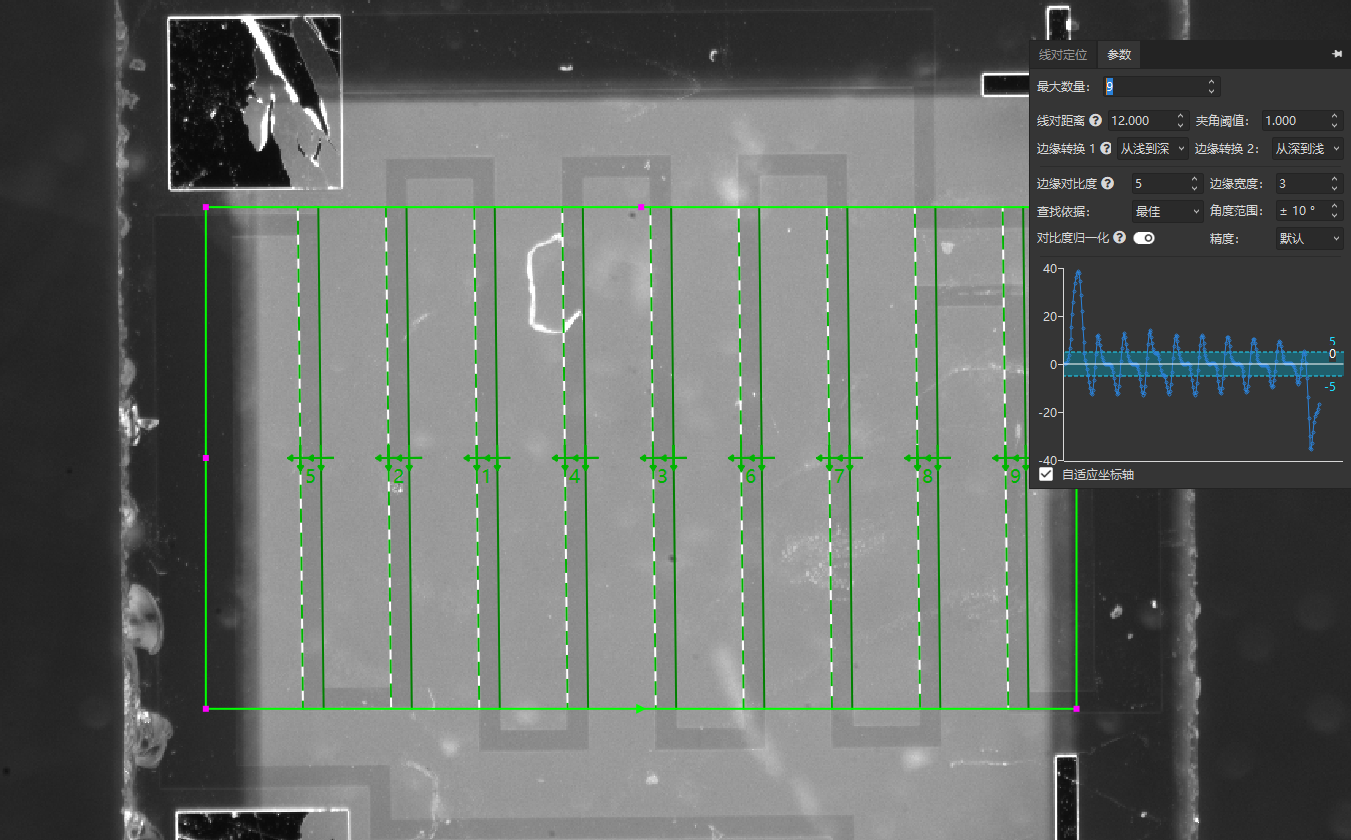

- 设置参数:估算出要检测的线对距离大约为 12,共有 9 组线对,设置线对距离 12,最大数量 9,边缘转换 1 为从浅到深,边缘转换 2 为从深到浅(观察图像特征可知)。设置成功后可成功检测出 9 组线对

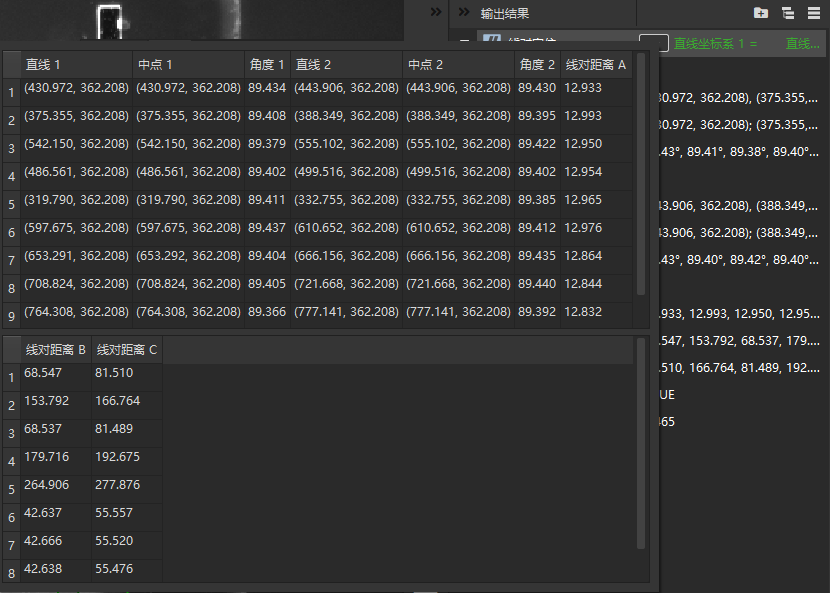

- 算法执行结果为 true,得到线对之间的距离和直线中点、角度等参数
参数说明¶
- 最大数量:检出线对的最大数量限制
- 线对距离:预估线对中间两条线的距离,用于过滤候选结果中感兴趣的线对。默认 0 表示自动基于候选结果的距离统计确定距离阈值
- 夹角阈值:线对之间直线所成的角度阈值,范围 0-10
- 边缘对比度:用于筛选所有边缘结果中高于该阈值的直线
- 边缘宽度:直线边缘的宽度,默认 3
- 边缘转换:检测的极性
- 角度范围:匹配的直线相对 ROI 搜索的角度范围,取值 ±(0 ~ 10)°
- 查找依据:从多条符合条件的候选直线中选取结果的策略
- 精度:精度等级
- 对比度归一化 / 对比度分数图 / 自适应坐标轴:同直线定位
