NG/OK¶

对布尔数值、字符串等进行统计,给予每个值一个分类(默认 NG/OK)。

操作流程¶

检测目标:输出直线定位的执行结果,执行结果为 true 时输出 OK,为 false 时输出 NG。

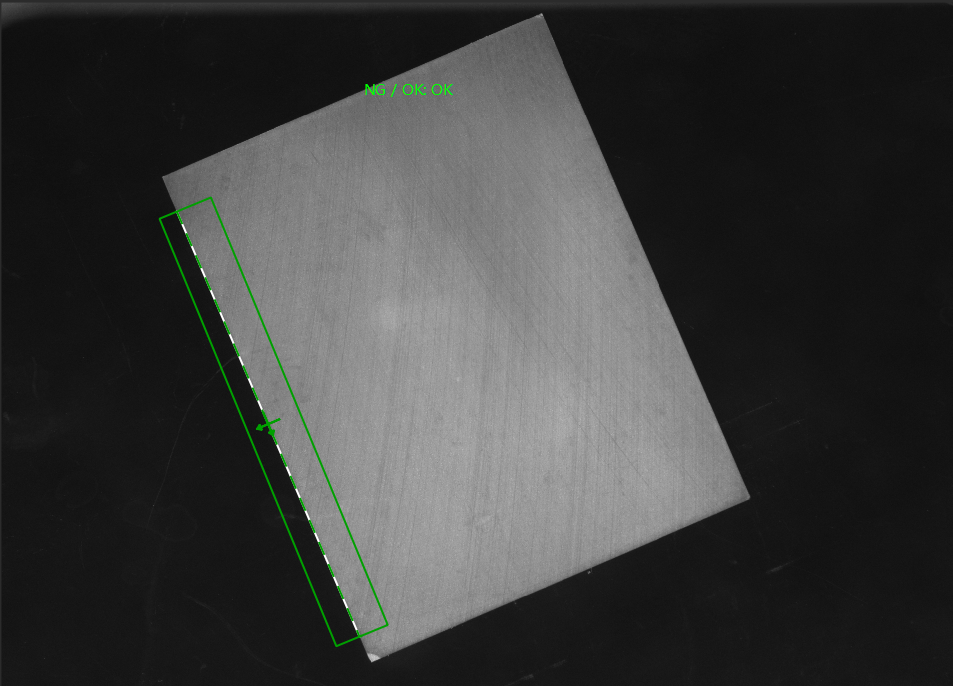

直线定位执行结果为 true:

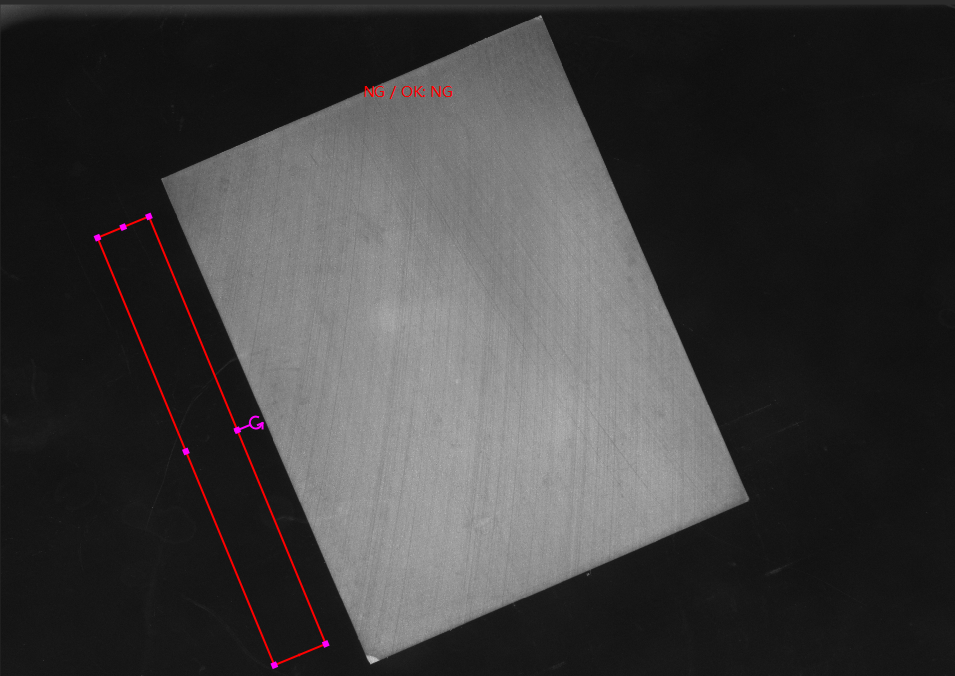

直线定位执行结果为 false:

实现方式:

添加直线定位算法(详见直线定位)

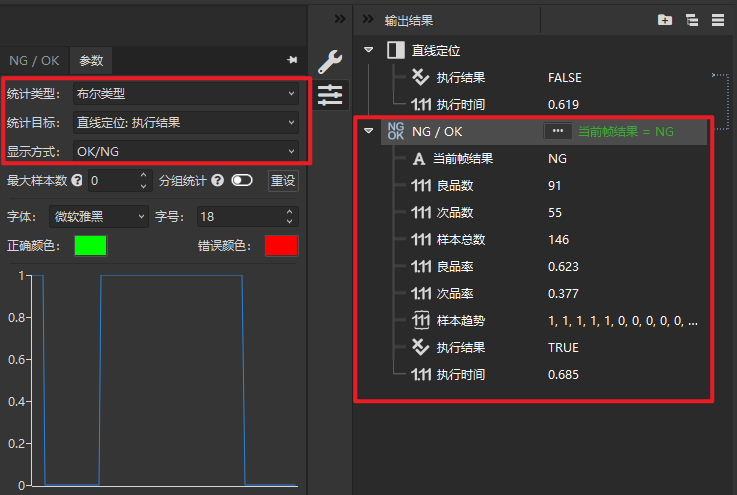

添加 NG/OK 算法。要求"直线定位结果为 true 时输出 OK,为 false 时输出 NG",可知统计类型为布尔类型,统计目标是直线定位的执行结果,显示方式为 OK/NG

统计类型:统计的数据类型,布尔类型/表达式。表达式使用参照 Python 脚本
统计目标:用来做统计的目标,点击下拉框可展示支持的参数类型
显示方式:显示在主界面上的方式,支持 OK/NG、GOOD/NG、TRUE/FALSE、开/关、自定义(选择自定义可设置当结果为 TRUE 和 FALSE 的显示)
最大样本数:总样本数 M > 最大样本数 N 时,最早录入的 (M-N) 个样本将不计入统计结果
分组统计:多个样本为一组,只输出组内的最终结果
字体 / 字号:设置字体格式与大小
正确颜色:默认绿色,点击色块可自定义取色
错误颜色:默认红色,点击色块可自定义取色

注:选择表达式的方式参照 Python 脚本模块进行配置。
