多圆定位¶
定位多个圆形边缘,输出所有检出圆的圆心位置和半径。
操作流程¶
检测目标:检测图中区域内的圆,要求检出边缘转换从深到浅的 3 组圆形,输出圆心位置和半径。

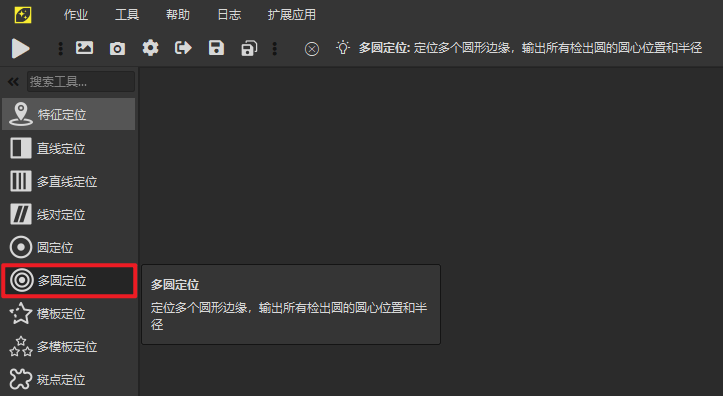

- 添加多圆定位算法工具。在左侧算法工具找到"特征定位 - 多圆定位"

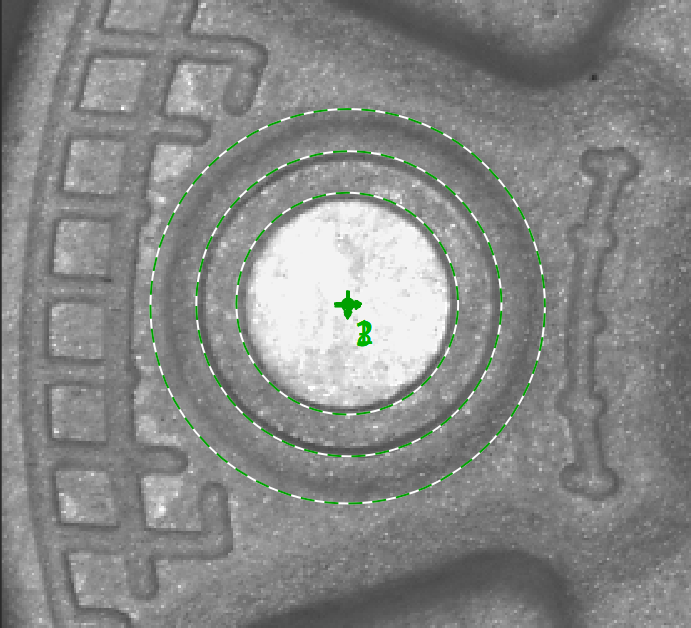

- 绘制 ROI 结束后调整位置和参数。要求 3 组圆形,需选择最大数量为 3,边缘转换为"从深到浅"
参数说明¶
- 最大数量:检出圆的最大限制
- 排序:对检出圆进行排序,支持尺寸和分数排序
- 边缘对比度 / 边缘宽度 / 边缘转换:同圆定位
- 查找依据:检测的搜索策略
- 精度:精度等级
- 对比度归一化 / 对比度分数图 / 自适应坐标轴:同圆定位
